제목 [기본] [베이치] AC 모터와 DC 모터의 차이점 등록일 2023.05.08 16:17
글쓴이 관리자 조회 434

모터의 기능은 전기 에너지를 기계 에너지로 변환하는 것입니다. 모터에는 AC 모터와 DC 모터와 같은 두 가지 범주가 있습니다. 하지만 AC 모터와 DC 모터에는 큰 차이가 있습니다.

DC 모터란?


DC 모터는 DC 에너지를 기계적 에너지(DC 모터)로 변환하거나 기계적 에너지를 DC 에너지로 변환할 수 있는 회전 모터입니다. DC 모터가 DC 모터로 작동할 때는 전기 에너지를 기계적 에너지로 변환하고, 제너레이터가 작동 중일 때는 기계적 에너지를 전기적 에너지로 변환합니다.

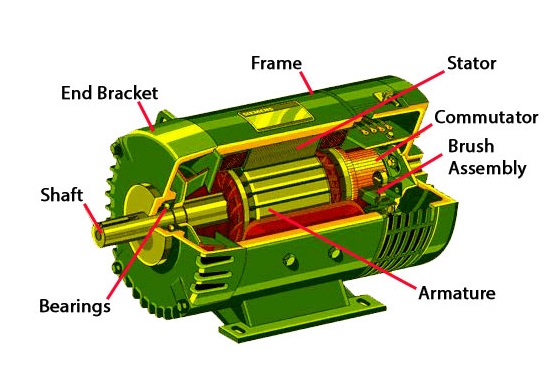

DC 모터는 고정자(스테이터)와 회전자(로터)의 두 가지 주요 구성 요소로 구성됩니다. 모터가 작동하는 동안 정지 상태로 유지되는 DC 모터의 부분을 고정자(스테이터)라고 하며 고정자의 기능은 자기장을 생성하는 것입니다. 모터와 함께 구동되는 DC 모터 부분을 회전자(로터, Rotor)라고 하는데, 주요 역할은 전자기 토크와 유도 기전력을 발생시키는 역할을 합니다. DC 모터의 에너지 변환 허브 역할을 하기 때문에 전기자(아마추어, Armature)라고도 합니다.

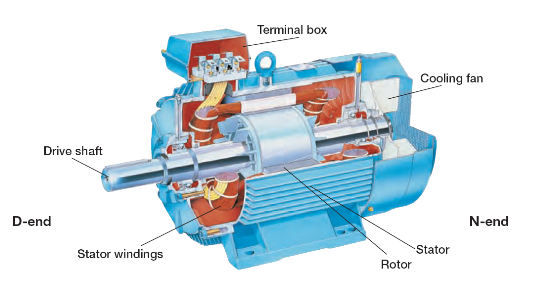

AC 모터는 AC 전원 및 기계적 에너지 변환을 구현하는 데 사용됩니다. DC 모터에 비해 정류자가 없고 구조가 간단하고 견고하여 제작이 용이하며 고속, 고전압, 고전류, 대용량 모터를 용이하게 생산할 수 있습니다. 저희 베이치(VEICHI)의 다양한 AC 서보 모터를 당사 홈페이지를 통해 확인해 보실 수 있습니다.




AC 모터와 DC 모터의 차이점


1. DC 모터와 AC 모터 사이의 회전 자기장 차이:

DC 모터와 AC 모터 사이에는 회전 자기장 측면에서 차이가 있습니다. AC 동기 모터의 경우 고정자 필드가 회전합니다.

대칭 3상 교류 전류는 모두 서로 120도 뒤쳐져 있습니다. 이는 고정자 자기장의 회전이 AC의 변화 속도에 의해 발생함을 의미합니다. AC와 DC 모터의 차이점은 DC 모터의 경우 일정한 전압과 연결된 코일의 실제 위치 사이의 거리 변화에 의해 회전 자기장이 형성됩니다.

2. 속도 제어 방식의 AC 및 DC 모터 차이:

AC 동기 모터의 경우 교류 속도의 변경에 따라 모터의 속도를 변경할 수 있습니다. DC 모터의 경우 로터 속도가 전압에 비례합니다. 전압을 변경하면 속도를 변경할 수 있습니다. AC 및 DC 모터의 차이는 AC 및 DC 전력 차이와 일정한 관계가 있습니다.

3. DC 모터와 AC 모터의 토크 생성 방식 차이:

AC 유도 전동기의 경우 고정자의 회전 자기장과 회전자의 회전 자기장이 상호 작용하여 토크를 생성하고 회전자 속도와 자기장이 동기화됩니다. DC 모터의 경우 고정자의 자기장과 회전자의 자기장이 상호 작용하여 토크를 생성하지만 회전자 전기자가 회전하는 동안에는 자기장은 움직이지 않습니다.

DC 모터와 AC 모터의 이러한 원리적 차이로 인해 DC 및 AC 모터 드라이버는 기능과 응용 분야에서도 다릅니다.


<출처: 베이치일렉트릭코리아>
