본 공지는 웰콘시스템즈(Welcon Systems)의 최신 기술 업데이트 및 제품 개선 사항을 안내드리기 위한 내용으로,
Falcon 시리즈 드라이브의 하드웨어 개선 사항과 펌웨어 업데이트, Merlin 미니 드라이브를 활용한 나노 정밀 위치제어 기술에 대한 소식입니다. 장비 설계 및 시스템 구성에 참고해주세요.

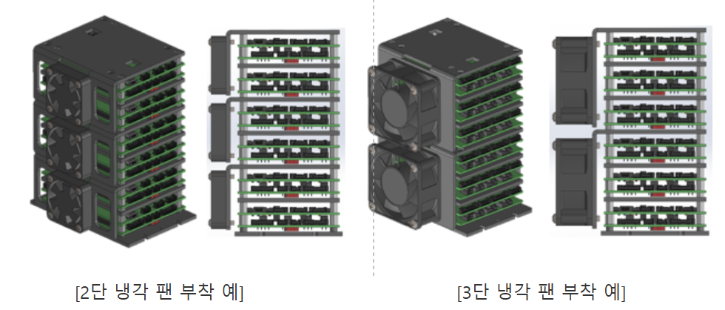

1. Falcon 적층형 드라이브 냉각 구조 개선 안내
Falcon 적층형 드라이브의 냉각 성능을 향상시키기 위해,
출하 제품에 냉각 팬 설치용 브라켓이 기본 적용됩니다.
가. 적용 시점 : 2026년 2월 출하분부터 나. 적용 내용
해당 개선을 통해 다축 구성 및 고부하 운전 환경에서도 열 안정성이 한층 강화될 예정입니다.
펌웨어 업데이트 안내
2. 주요 업데이트 내용은 다음과 같습니다.
-
- BiSS-C 엔코더 사용 시 Multi-turn Reset 기능 추가
- Overload Error 발생 시, 설정된 시간 경과 후 자동 Fault Clear 기능 개선
- CSP 모드 동작 시 Moving Average 필터를 적용한 Trajectory Velocity 생성
- Soft Landing 구현을 위한 신규 Object 추가
- Trajectory Acceleration (0x2207.0x00)
- Trajectory Velocity (0x2208.0x00)
- Trajectory Low-Pass Filter Cut-Off Frequency (0x2209.0x00)
보다 안정적인 동작과 정밀 제어를 고려한 개선 사항으로, 신규 프로젝트 및 기존 설비 업그레이드 시 활용 가능합니다.
Merlin 미니 드라이브를 이용한 나노 정밀 위치제어 기술 소개
Merlin은 고성능 미니 서보 드라이브로,
고해상도 엔코더와 결합하여 나노 단위의 위치 제어가 요구되는 시스템에 적용 가능합니다.
하이덴하인 EnDat 3 Multi-DoF 엔코더(LIP 6031 Dplus)가 탑재된 리니어 스테이지와 조합하여,
고정밀·고응답 위치 제어 시스템 구성이 가능합니다.
Merlin 주요 사양
-
- 크기 / 무게 : 103 × 62 × 30.8 mm / 190 g
- 입력 전압
- 모터 전원 : DC 12 ~ 48 V
- 제어 전원 : DC 24 V
- 정격 / 최대 전류 : 5 Arms / 10 Arms
- 전류 제어 주기 : 20 kHz
- 속도·위치 제어 주기 : 20 kHz
- 통신 인터페이스 : EtherCAT, CAN, USB

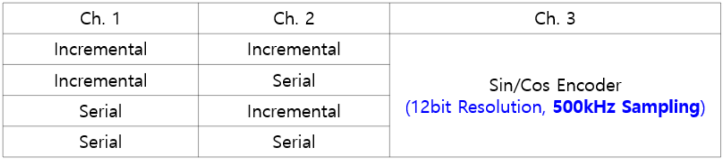

- Feedback
-
* 지원 엔코더 : EnDat 3 (Multi-DoF), EnDat 2.x, SSI, BiSS-C, Tamagawa, Panasonic, Nikon

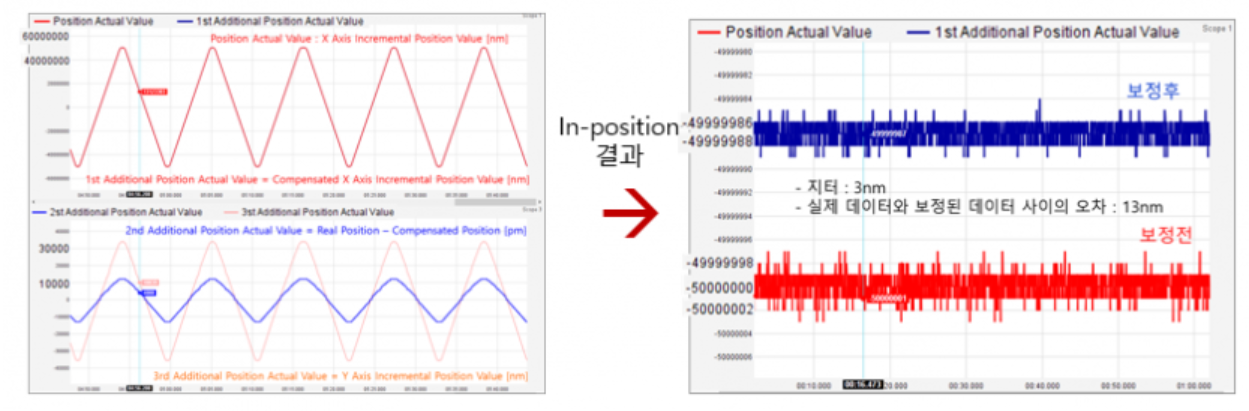

※ 제어 Task 및 실험 결과
- 제어 모드 : Profile Position Mode
- 이동 범위 : −50 ~ +50 mm
- Profile Velocity : 20 mm/s
- Acceleration / Deceleration : 100 mm/s²
- Jerk : 500 mm/s³
※ 위 조건에서도 위치 보정 적용에 따른 안정적인 위치 응답과 반복 정밀도가 확인되었습니다.
